幻日盤&擬似造花-法縁花送-
HIDEMASA TANAKA田中 秀征
[ Pocket Watch ]
[ Brass, Carbon steel ]
私はお世辞にも上手くなく素人ですが、6497ムーブメントの再現(リバースエンジニアリング)と、6497の応用で外付け型の輪列を製作し花を動かし開閉させるオートマタの製作を行いました。地板と受けや新しい歯車の設計製作を行い完璧とは言えないものの時計としての機能は維持し再現されています。製作においての難点は、歯車とオートマタ部品(花弁とう)の製作は0.5〜0.2㎜以下の細かく繊細な作業が要求されます。

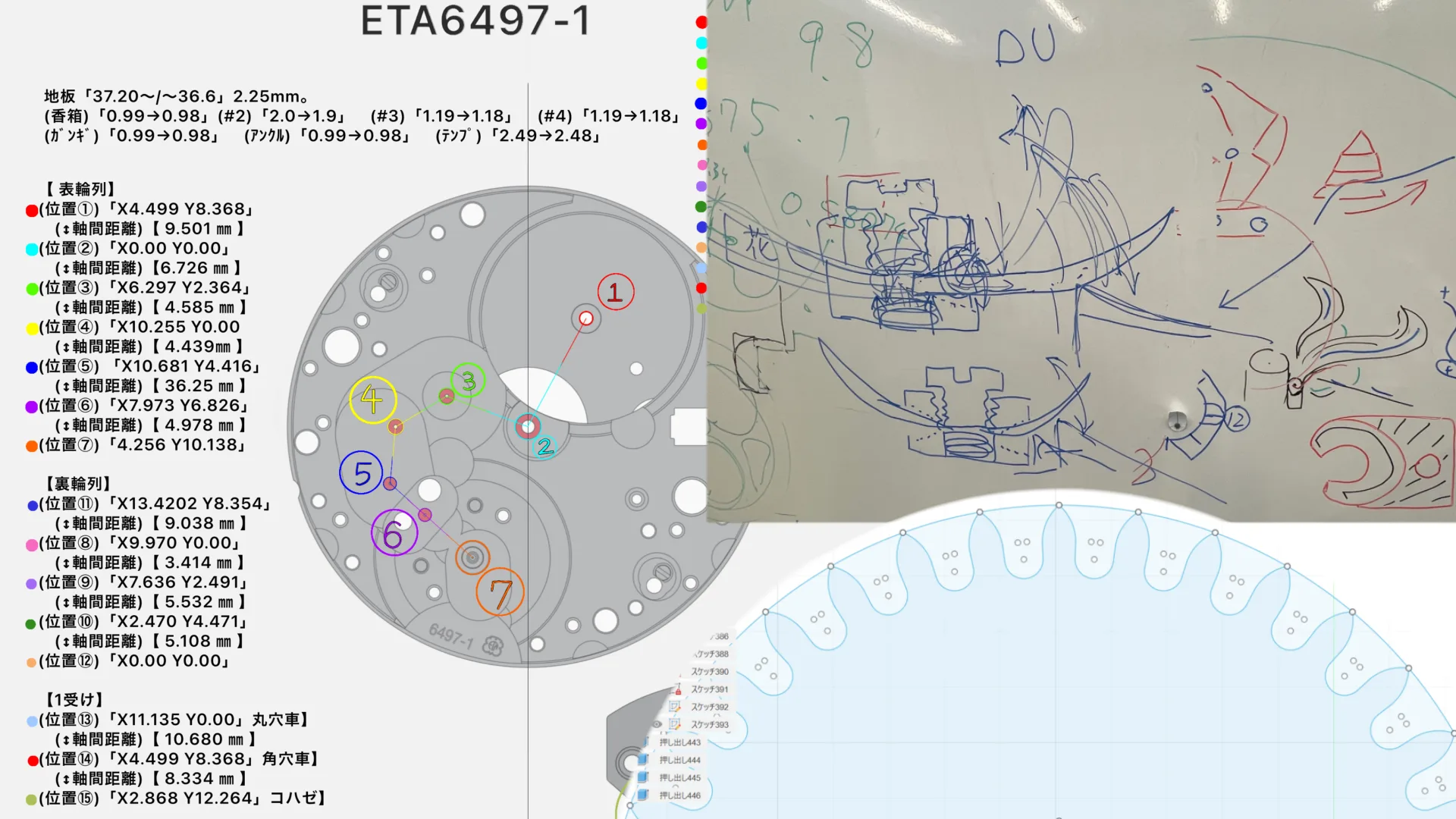

6497ムーブメントのX.Y.Z.軸間距離や穴径の全て細かく計測しCADに書き出しました。歯車も歯数を数え計算しピッチ円とうを導き出し外付け輪列に応用しました。

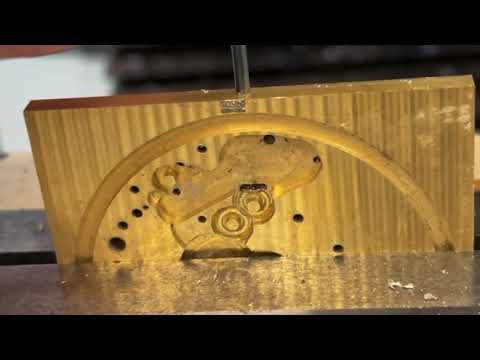

時計製作の一部動画です。成功と失敗の長い繰り返しを得て1作目の6497時計の完成と、2作目のオートマタ部分である外付け輪列の完成が映っています。
地板と受けの最後の製作において、ネジ切りがあり1.1M&逆1.1M-1.0M-0.7Mのネジ切りが必で、手元にはネジ切りタップが無く自作し使用することになりました。

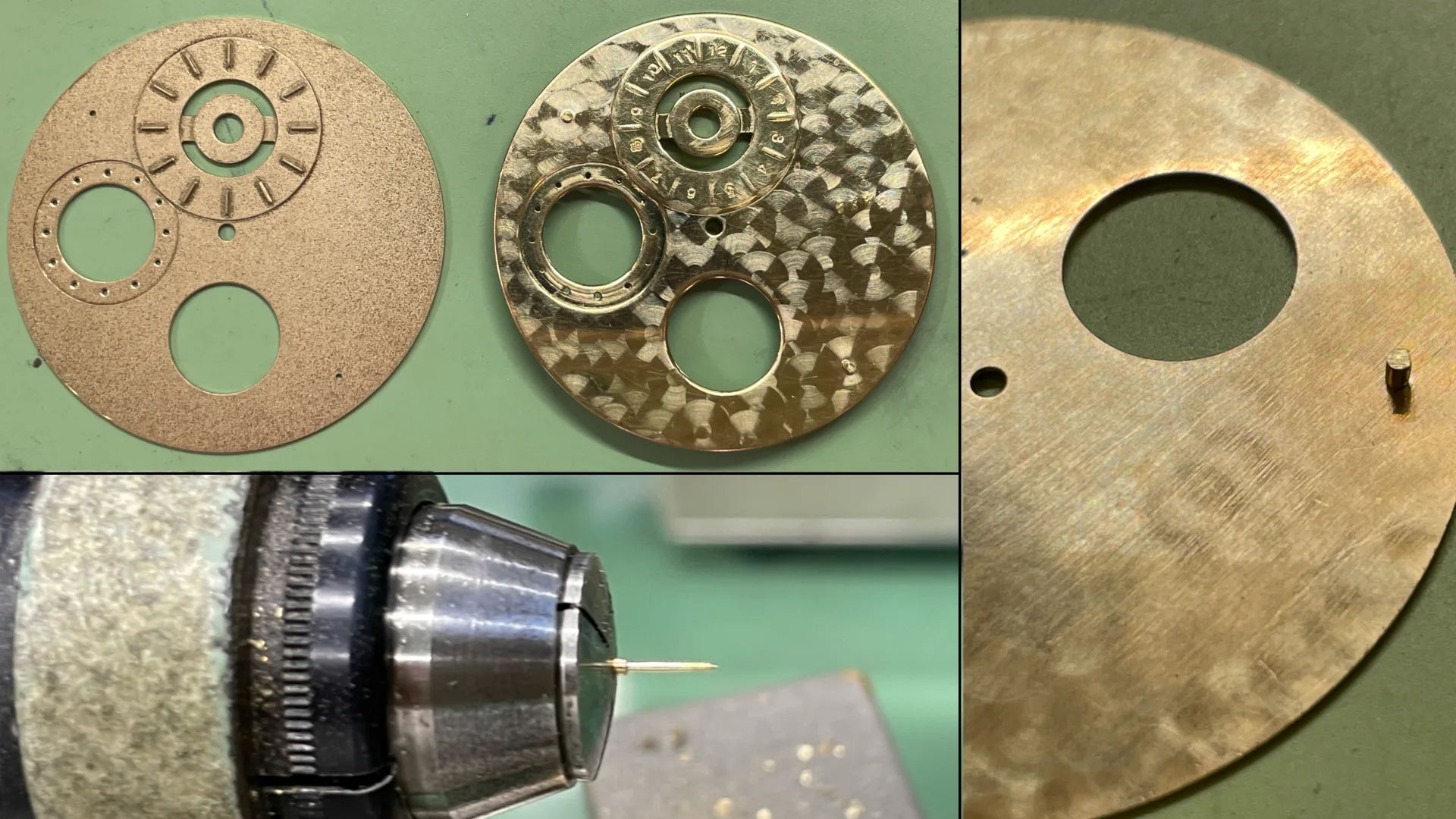

文字盤の作成です。文字盤製作の知識はありませんが観察して実験と製作し文字盤の足を圧入とカシメをし完成させました。

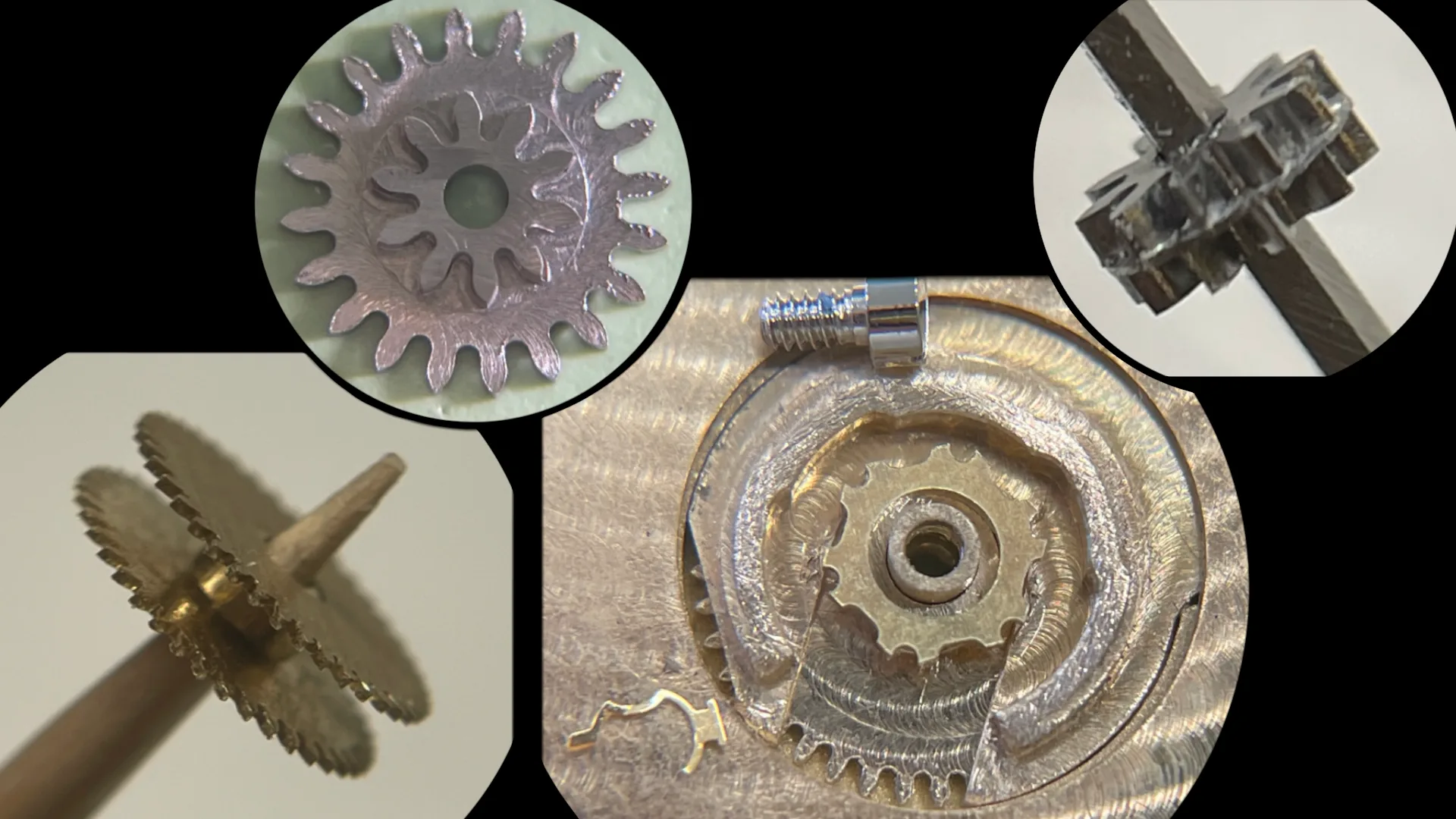

6497には無い新しい歯車の製作したモノです。外付け輪列に動力を送る組み立て歯車と24時間で回転させる伝達車など作成。
